OUBER蒸发冷气机安装数量计算方法

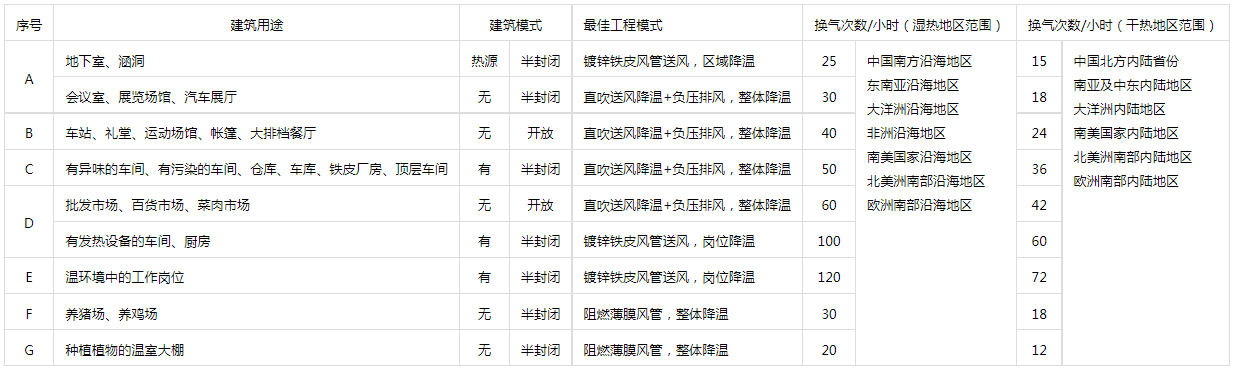

1. OUBER蒸发冷却空调通风降温换气的次数表（建议）

• 工程换算

2.1进风风量=进风口横截面积x 平均风速x时间

出风风量=出风口横截面积x平均风速x时间

风量单位: m/h,横截面积单位: m?,风速单位: m/s, 时间单位: h(3600s)

2.2离心风机的特点

2.2.1离心风机必须在电机额定电流的条件下运行，在超过风机电机额定电流运行会烧毁电机，离心风机通过调节出风口截面调节风机电机的电流，当风机处于最大开口时不能超过额定电流，否则会导致电机烧毁，所以，要在出口有足够阻力，确保风机电机处于额定电流的情况下运行，任何情况下，不能在出风口全开的情况下运行。

2.2.2离心机风管45m送风效率约90%,风管截面应保持与出口截面一致，双方向送风时要注意因为风管截面的叠加可能造成的电流超过额定值的问题。

2.2.3离心风机对于噪音要求高的场合，一般配套消音器处理噪音，消音管的实际过风截面要≥主风管截面，不能形成送风障碍，离心风机消音器的使用不会影响实际输出风量。

2.3轴流风机的特点

2.3.1轴流风机在最大出风面积，最小出风阻力的条件下运行最佳，风道截面越小，弯曲越多，送风阻力越大，风量损失越大，实际输出风量越少，任何情况下尽量保持最大出风面积和最大进风面积的最少送风阻力形式运行;

2.3.2高压轴流机风压高，风量大，风量输出稳定，运行噪音高，适合长距离风管送风的安装工程，也适合对环境噪音较高的场合直接送风，送风长度约30米直管时送风效率约50%，长风管应十米一个变径，逐段减少截面以保持风压，短直风管，横截面积大，送风效率高，长弯风管，横截面积小，送风效率低;低压轴流机风压低，风量大，风量输出稳定，噪音比高压轴流机低，适合完全开放环境的直接管道送风的

2.3.3安装工程，应配合负压风机牵引抽风使用，由于输出风压低，当使用风管送风时损耗非常大，会造成实际输出风量很少， 不适合长风管送风模式;

2.3.4轴流风机对于噪音要求高的场合，一般配套中心线1.5m以上长度的消音管降低噪音，消音管的实际过风截面要≥主风管截面，不能形成送风障碍，轴流风机消音器的使用会减少实际输出风量。

2.4岗位降温分风口数量计算(例)

 主机是高压轴流风量18000m/h机型，长风管送风岗位降温，风管离地2.2米，管长30米(第一段800mm x500mm,第二段700mmx500mm，第三段600mmx500mm),设定风管分风口出风风速4米，单风口的出.

风截面:0.039，计算在上述条件下，该机可以开多少个岗位送风的出风口。计算方法如下:

实际风量/时间/出风口风速=出风口总面积/单风口面积=风口数量

18000 m/h x 50%=9000m/h/3600s/4m/s=0.625m/0.0396m2≈15个

2.5整体降温空间与设备数量

目标降温范围(面积x高度)x换气次数/单机风量(进风)，超过5m的厂房按5m高度计算。设定有异味厂房面积5000m2,楼高7m,查《通风降温换次数表》，按50次/h换气降温，负压喇叭排风机单机排风量46000m/h,按总进风60%配量，分别计算使用18机型和46机型蒸发冷却空调，以及46负压喇叭排风机。计算在上述不同设备条件下的安装台数，方法如下:

5000x 5=25000 x 50= 1250000/18000=69台，负压风机1250000 x 0.6=750000/46000=16台

5000 x 5=25000 x 50=1250000/46000=27台，负压风机1250000 x 0.6=750000/46000=16台
